- 产品概述：

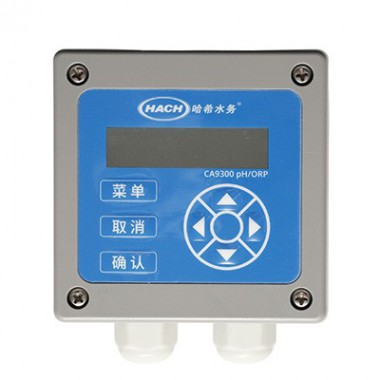

CA9300系列是经济型模拟单通道变送器。该系列产品包括220VAC和24VDC两个版本， 并分别实现pH/ORP和接触式电导率电极连接，满足多种水质监控需求，可连接多种哈希旗下模拟电极，且拥有更多新的特点，确保生产过程中的水质稳定。专为提高水质管理的效率而设计。

- 工作原理：

CA9300系列变送器采用模拟信号处理技术，通过以下流程实现水质参数的准确监测：

• 信号采集

  连接哈希模拟电极（如pH/ORP或电导率电极），实时采集水质参数产生的原始电信号。

• 信号处理与转换

  对采集的模拟信号进行放大、滤波和温度补偿等处理，并将其转换为标准模拟信号输出。

• 数据显示与通信

  通过3.5英寸彩色屏幕直观显示测量值，并支持模拟信号或HART协议与控制系统通信。

- 仪器特点：

• - CA9300(220VAC)仪器特点：

  • 操作界面友好，拥有采用3.5英寸中文彩屏操作界面显示，菜单布局清晰易上手。

  • 具备IP65 防护等级，确保在恶劣环境下的稳定运行。

  • 安装方式多样，配置灵活

• - CA9300(24VDC) 仪器特点：

  • 两线制低压直流供电，操作安全

  • 具备IP65 防护等级，确保在恶劣环境下的稳定运行。

  • 支持HART 7 通信

- 应用领域：

CA9300系列变送器用于污水、饮用水等水质监控领域中。过程控制：如化工厂、造纸厂、制糖厂等、发电厂、半导体工业、化学工业等过程控制场合。

• 市政水务

  用于污水处理厂、饮用水处理厂的水质过程监控，如曝气池、沉淀池等关键工艺点。

• 工业过程控制

  适用于化工、造纸、制糖、发电、半导体等行业的工业流程水质监测与控制。

• 其他水质监控场景

  可用于循环冷却水、环境监测站等多种需要对水质参数进行连续监测的领域。

技术指标 CA9300(220VAC)CA9300(24VDC) 显示屏3.5英寸，TFT彩色液晶屏，电阻式触屏点阵式液晶显示变送器尺寸144 x 144 x 150 mm96 x 96 x 70 mm操作温度-20 至 +60℃ （无冷凝）-20 至 +60℃ （无冷凝）存储温度-20 至 +70℃ （无冷凝）-20 至 +70℃ （无冷凝）重量2 kg（控制器）1 kg（变送器）外壳铝合金 聚酯涂层工程塑料电源要求100-240VAC 50/60 Hz20~28VDC模拟输出信号两路0/4 ~ 20 mA 电流输出；负载阻抗≤500Ω一路0/4 ~ 20 mA 电流输出；负载阻抗≤410Ω通讯Modbus  RS485HART防护等级IP65IP65继电器2路；对应参数及温度上下限报警；触点类型-SPST 常开，5A 30VDC、5A 250VAC 电缆密封套2 x PG 13 、2 x PG 112 x PG 7海拔< 2000 m< 2000 m
